SML-QD68

杉木林SML-QD68地下線纜測試儀視頻操作指導

1.產品簡介

SML-QD68是“杉木林”在長期實驗的基礎上，突破技術瓶頸設計的一款電信工作人員期待已久的智能式多用途尋線儀。有尋線、對線、線路狀態測試三大功能，此外還加入了更多人性化設計，如尋線功能有四種模式：普通尋線模式、交換機帶電尋線模式、有噪音尋線模式、無噪音尋線模式，可以毫不夸張的稱為“尋線王”。

2.包裝清單

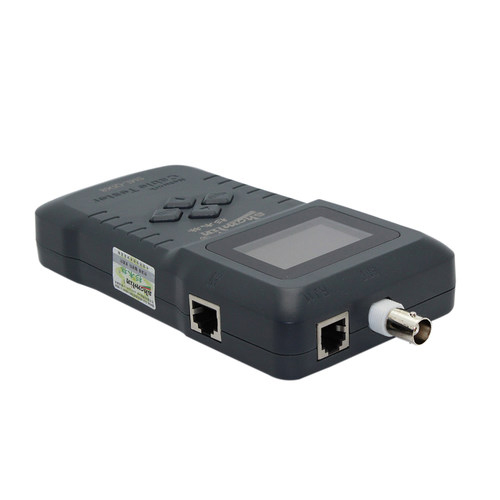

發射器1個

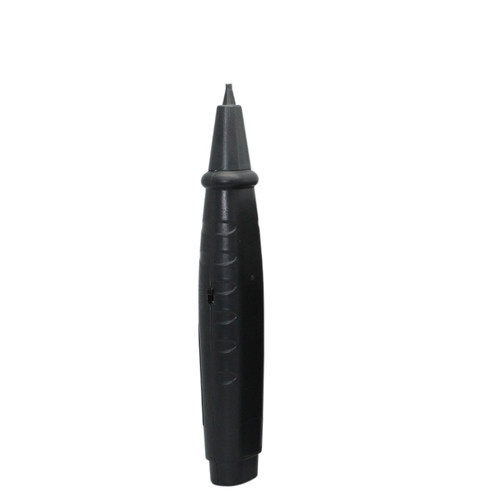

接收器1個
9V電池1粒
5號電池4粒
RJ11尋線鱷魚夾1條
220V/AC尋線鱷魚夾1條
220V/AC尋線轉接插頭1條
尋線轉BNC接頭1條
12V外接電源線1條
包裝盒1個
工具包1個
合格證1個
說明書1份

3.產品功能

準確判斷線序以及開路點位置;
地下線纜測試儀連通測試;
連通長度測試；
地下線纜測試儀尋線種類多。

4.產品優勢

尋線感應具有高靈敏度和高抗干擾能力，可以在眾多網線、電話線、電纜線及其他各種金屬線中通過調節接收器靈敏度強弱在遠端測出要查找的線；
可以直接尋AC220V以內帶電的電纜線，并且可以尋長度1000米，深度30厘米以為的墻內線，超強干擾能力，能保障您能在交換機上，或者機房中心內使用，不受干擾，準確查出要找的線;
采用TDR技術測量網線、電話線、同軸線纜、等抵押線纜、短路點、開路點和線纜順序等故障，不需要校準?？蓽y線纜長度0-1200米，最低分辨率0.6米，最大誤差1%;
能用M-S、M-R、OPEN三種方法測量線纜的長度,可測長度達1200米，測量長度與斷線定位準確度達98%;
?CAT5E/6E 雙絞網絡線，電話線，BNC同軸線；
?專門設計SCAN尋線轉接口，通過系列轉接頭可尋其各類線纜；
帶DC電源口，帶尋線轉接口。
